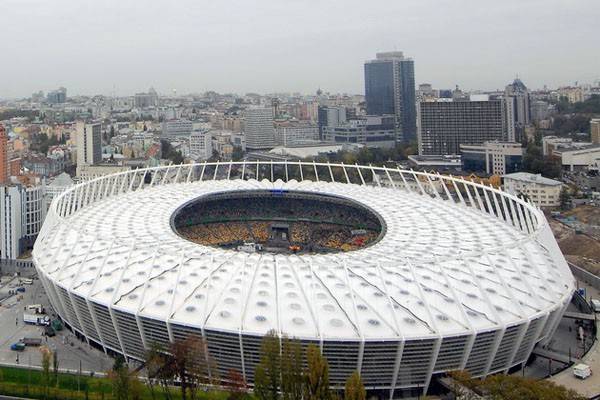

НСК "Олимпийский"

Стадион расположен в Киеве, Украина.

Многофункциональная спортивная арена подходит как для проведения футбольных матчей, так и легкоатлетических соревнований, культурно-развлекательных и любых других массовых мероприятий. Стадион является самым большим в Украине и вторым по вместимости в СНГ (после Лужников). На стадионе 70 тысяч сидячих зрительских мест.

Одноимённый стадион комплекса является главной спортивной ареной Украины и одним из крупнейших стадионов Европы.

«Олимпийский» является основным местом проведения домашних матчей национальной сборной Украины по футболу. На футбольном поле НСК «Олимпийский» проходили футбольные матчи Олимпиады-80,а в 2012 году — финал и закрытие чемпионата Европы по футболу 2012 года.

Необходимо отметить, что данный стадион не является объектом нового строительства. Реконструкции с изменением принципиальных архитектурных и конструктивных решений профиля трибун была подвергнута только 1 трибуна из 4. В части других трибун реконструкция касалась лишь переоборудования, отделки и создания навеса над трибунами.

Кроме того расположение объекта в центре города в плотной городской застройке, а также близость подножия Черепановой горы наложили свой отпечаток на градостроительные решения участка застройки и размещение временных зон на период проведения Чемпионата Европы 2012 г.

Краткая информация об объекте

• 145 741кв. м - общая площадь спортивного комплекса
• 79 219 кв м - площадь всех дорог и пешеходных дорожек на территории комплекса
• 14562 кв.м - площадь озеленения парковой зоны
• 12500 кв м составляет площадь остекления фасада арены.
• 49,5 м - высота стадиона от уровня поля до его высшей точки
• 40916 кв м - площадь нового 5 этажного VIР-корпуса
• 11619 кв.м - площадь подземного паркинга на 248 автомобилей
• 17893 кв м - площадь спортивного ядра (легкоатлетические сектора, беговые дорожки и поле)
• 108417,5 кв. м - общая площадь всех уровней арены.
• 2771 кв.м - площадь объездной дороги со встроенными техническими помещениями.
• 38 месяцев прошло от начала реконструкции стадиона в августе 2008 до его торжественного открытия 8 октября 2011 года
• 8 дней понадобилось для расстила натурального газона
• 10 дней понадобилось для одновременного подъема по 80 осям почти 800-тонной вантовой системы крыши с помощью 160 мощнейших гидродомкратов
• 118 836 куб.м бетонных конструкций было устроено во время реконструкции
• 37 148 тонн металлопроката переработано за период реконструкции
• 100 000 кв.м гранита понадобилось для отделки НСК и прилегающей территории стадиона
• 5825 деревьев было высажено в парковой зоне

Арена

• 70 050 зрительских мест - общая вместимость арены
• 2 яруса трибун поделены на 80 блоков
• 64 119 стандартных места
• 3 546 бизнес мест
• 150 мест для людей с ограниченными возможностями
• 738 VIР мест в 39 скай-боксах
• 1 497 мест для прессы
• 7887,5 кв.м - площадь покрытия натурального газона,
• 7140 кв.м - площадь футбольного поля
• 105 х 68 м - размер футбольного поля,
• 2 года выращивали газон для «Олимпийского» в Словакии
• 640 тонн - вес натурального газона
• 800 рулонов натурального газона привезли в Киев в 10 холодильных камерах
• 8 легкоатлетических дорожек по 400 метров со специальным синтетическим покрытием для забегов на 100 м и 110 м с барьерами,
• 4 зоны для прыжков в длину и тройного прыжка,
• 2 сектора для толкания ядра.
• 2 сектор для метания копья,
• 1 сектор для метания диска и молота,
• 2 зоны для прыжков с шестом,
• 2 зоны для прыжков в высоту

Крыша

• 100% трибун закрывает мембранная крыша
• 48 000 кв.м - общая площадь мембранного покрытия;
• 1 кг /кв м - вес мембранного покрытия
• 13 т/ кв.м - прочность мембраны
• 260°С - такую температуру выдерживает материал крыши «Олимпийского»
• 765 тонн - вес вантовой конструкции крыши
• 40 км - суммарная длинна всех вант (тросов)
• 80 стальных колонн высотой 45 м, соединенных балками, удерживают конструкцию крыши
• 640 специальных подвесных распорных конструкций - «зонтиков» - с прозрачными куполами сверху создают натяжение мембранного покрытия и пропускают солнечный свет в чашу стадиона

Табло

• 2 крупнейших в Украине светодиодных электронных табло висят на северной и южной трибунами под крышей НСК «Олимпийский»
• 4,4 триллионов цветов отображает каждый из экранов
• 103.36 кв. - площадь каждого табло
• 9,5 т - вес каждого табло
• 202 блоков общей длинной в 258,56 м - размер баннерной линии, которая трансформируется в дополнительный экран площадью 248,22 кв.м

Свет и звук

• 88 полнодиапазонных и 80 низкочастотных (сабвуферы) акустических систем, установлены под кровлей стадиона
• 126 подтрибунных громкоговорителей обеспечивают звук для зрителей нижнего яруса, сидящих в последних рядах
• 8 микрофонов под крышей измеряют уровень шума и автоматически регулируют громкость звука на арене
• 608 прожекторов освещают арену и трибуны
• 2400 люкс - уровень освещения стадиона

Питание

• 42 фаст-фудов для всех посетителей стадиона
• 54 тысяч человек могут обслужить фаст-фуды в матчевые дни и дни проведения массовых мероприятий
• 4000 VIP-гостей способна обслужить фабрика- кухня стадиона
• 560 кв.м - площадь ресторана

Безопасность

• 8 минут достаточно для эвакуации всех гостей стадиона
• 7 пунктов первой медицинской помощи оборудовано на территории комплекса
• 15 мобильных бригад первой помощи дежурят в секторах стадиона во время мероприятий
• 6 машин скорой помощи находятся на территории комплекса во время матчей
• 250 секьюрити в матчевые дни и дни проведения массовых мероприятий обеспечивают безопасность зрителей
• 1000 стюардов в матчевые дни и дни проведения массовых мероприятий следят за порядком и помогают гостям арены

​

Коммерческое использование материально-технической базы стадиона

По итогам 10 месячного период эксплуатации стадиона определено, что затраты по содержанию объекта составляют 480 млн. рублей в год. За истекший период эксплуатирующая организация достигла 90% объема окупаемости объекта и планирует в 2013 году выйти в ситуацию стабильного получения дохода.


Основные источники получения дохода стадиона:

• продажа билетов на крупные зрелищные мероприятия, продажа фаст-фуда во время мероприятия
• заключение договоров на использование бизнес-лож. Ложи закрепляются за арендатором в течение всего года с правом ежедневного использования, посещения 15 матчей Украинской лиги и права первоочередного выкупа билетов на проводимые массовые мероприятия.

Одна из 39 корпоративных лож

• Продажа рекламных площадей. Часть рекламы размещается на фасаде стадиона, часть на специальных бортах внутри чаши арены

• Сдача в аренду коммерческих площадей, запроектированных в составе комплекса. В настоящее время здесь размещены магазин атрибутики Динамо Киев, экипировочный центр Боско, ресторан Олимпийский. В ближайшее время планируется размещение фитнес-центра. Для этих целей необходимо проведение дополнительных работ по устройству раздевалок и других вспомогательных помещений, а также изменение системы вентиляции.

​

• Проведение конференций, семинаров и презентаций. Для данных целей кроме корпоративных лож используются: «Холл Чемпионов» - площадью 575 кв.м и высотой потолка 8 м ; зал «Ситиус» - 106 кв.м; зал «Альтиус» - 123 кв.м; зал «Фортиус» 115кв.м; зал «Спринт» - 70 кв.м «Олимпийский дворик» с высотой потолка 10 метров - 903 кв.м ; Лаунж-зона I уровня - 3 110 кв.м; Лаунж-зона II уровня - 1 120 кв.м.

​

​Пропускная система стадиона и планировочная структура павильонов контроля доступа на территорию объекта

Необходимость устройства автоматизированных систем контроля доступа зрителей регламентирована требованиями ФИФА-УЕФА. При этом сочетание системы с программным обеспечением продажи билетов и возможность анализа загрузки входных групп позволяет эффективно отслеживать потоки зрителей предупреждая массовые скопления людей.

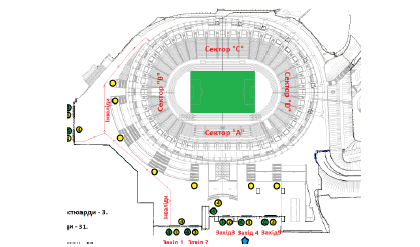

Схема пропускных пунктов стадиона

Сведения об общем количестве зрителей получаются в реальном времени, чтобы можно было принять надлежащие меры, если количество зрителей достигло установленной цифры – например, когда площадка заполнена на 90% от своей общей вместимости. В таком случае использую системы звукового обеспечения и при помощи стюардов потоки перенаправляются в свободные турникетные группы.

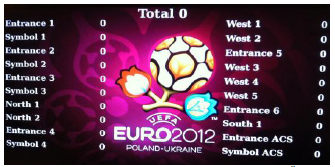

Программное обеспечение для оценки объемов потоков зрителей

Основные требования UEFA-FIFA к павильонам контроля доступа на стадионах:

• Наличие электронной системы учета посетителей на всех входах.
• Система контроля доступа должна быть программно - аппаратным комплексом с централизованным управлением.
• Поддержка сторонних баз данных. В случае продаж билетов при помощи систем удаленного доступа, базы данных кодов проданных билетов подгружаются в систему.
• Масштабируемость системы. Возможность дополнения базы кодов без остановки работы.
• Считывание 2D-кодов и RFID-карт. Для обеспечения возможности прохода не только по билетам, но и по абонементам и карточкам персонала.
• Полноростовые турникеты для предотвращения возможности несанкционированного доступа.
• Проходы для людей с ограниченными возможностями.

Дополнительно турникетные группы оснащены системой видеонаблюдения с передачей сигнала в контрольную комнату. Кроме того, каждая турникетная группа оснащена системой бесперебойного электропитания общей мощностью 120 Кв. На стадионе установлено 108 турникетов. Расчетная пропускная способность турникетов 70 000 человек в час.

​Система общественного питания. Автоматизированное программное обеспечения учета

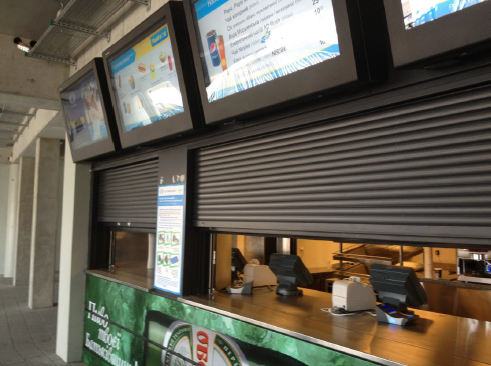

На территории НСК «Олимпийский» размещено 42 точки быстрого питания (Фаст-Фуды), которые расположены по периметру трибун стадиона – 18 на 2 уровне, 24 на 3 уровне.


Они делятся на типы в зависимости от установленного оборудования и специализации:

• Тип 1 – Картофель фри (14 шт.)
• Тип 2 – Хот-доги (14 шт.)
• Тип 3 – Мармит + Выпечка (14 шт.)
• Тип 4 – Пицца (1 шт.)

В каждом Фаст-Фуде оборудовано 6 рабочих станций для кассиров (система «Майкрос» + кассовый аппарат). Установлены бойлеры для подогрева воды, противопожарная и вентиляционная системы, проведена телефонная связь со службами стадиона. Внешне Фаст Фуды выполнены из антивандального покрытия, используются бронированные стекла.

В каждой точке общепита установлено по 6 рабочих станций Micros. 258 терминалов объединены в централизованную систему.

Принцип работы системы заключается в исключении обращения наличных денег при покупке товаров. Посетитель приобретает электронную карту, баланс которой он может пополнить у персонала находящегося в проходных галереях напротив точек общепита и расплатиться данной картой при приобретении еды или напитков.

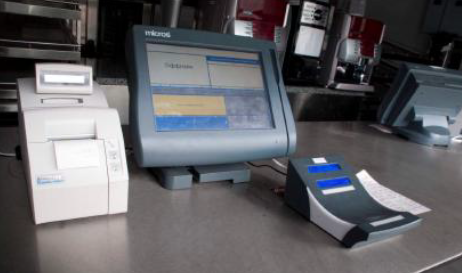

Каждое место кассира оборудовано специальным терминалом, аппаратом для считывания карт и устройством для печатания чеков.

Комплексная система управления продажами выполнена на базе мирового лидера в производстве автоматизированных систем управления для ресторанов - американской корпорации MICROS.


POS – терминалы являются основным инструментом системы. Они находятся на каждой точке продажи стадиона, весь продаваемый товар фиксируется непосредственно через Рабочие станции.


Кроме исключения наличных денег из оборота фаст-фудов данная система предоставляет возможность анализа и учета товарооборота. Станции посылают данные о продажах в реальном времени на сервер, что дает возможность производить мониторинг и выделять наиболее выгодные позиции меню. Отчеты формируются за день, общий от начала месяца, общий от начала года, что помогает рассчитать общую сумму продаж, например за футбольный сезон, состоящий из нескольких матчей.

Таким образом, каждая проданная единица товара в реальном времени отображается в автоматизированной системе с указанием точки продажи и остатков на складе, что позволяет своевременно доставлять необходимые полуфабрикаты к точкам продажи и регулировать количество необходимых к открытию точек фаст-фуда.


Комплекс программного обеспечения «Micros»

В случае проблем с сетью или с сервером, станции продолжают работать в оффлайн режиме, и отправляют отчет, как только связь сервером возобновляется.

Системы инженерного обеспечения стадиона

Для обеспечения электроэнергией комплекс подключен к 2 подстанциям мощностью 2*63 МВт.


Кроме того в состав энергоснабжающего оборудования входят дизельные электростанции: 1 шт. 1875 кВА (ДЭС «Север»); 2 шт. по 1375 кВА (ДЭС «Юг»). Суммарная мощность –2,96 МВт. Расход ДЭС «Север» - 391 л/час. Расход ДЭС «Юг» - 568 л/час. Запас топлива - по 3000 литров. Дополнительно для систем озвучания и подключения турникетов установлена аппаратура бесперебойного электропитания ИБП Symmetra PX2 2 шт. – по 64 кВт и 6 шт. – по 48 кВт.

Суммарная потребляемая фактически мощность составляет 5 МВт.


Для естественного футбольного поля предусмотрена система полива с резервуаром общим объемом 260 м3. По периметру, а также в теле поля установлено 24 автоматических поднимающихся спринклера. Полив осуществляется 1 раз в день перед восходом солнца и происходит в течение 20 минут в объеме 60 м3.


В качестве системы водоотведения бытовых нужд в комплексе запроектирована вакуумная система.


Вакуумная станция всегда поддерживает в трубах отрицательное давление, в отличие от самотечных систем. Это означает, что в трубах не накапливаются сточные воды (трубы всегда пусты) и на их стенках нет осадка, поэтому утечка сточных вод отсутствует.

Центральная вакуумная станция состоит из вакуумных насосов, сборника, перекачивающих насосов и панели управления и, как правило, располагается в подвале здания.


Все сточные воды поступают через вакуумную станцию в бак, а оттуда, в свою очередь, отправляются в коллектор.

В туалетах оснащённых вакуумной системой канализации используется намного меньше воды чем в обычных (примерно 1 литр для смыва). В качестве «транспортного средства» система использует воздух. Стадион обслуживают 5 вакумных канализационных станций производства Roediger Vacuum.

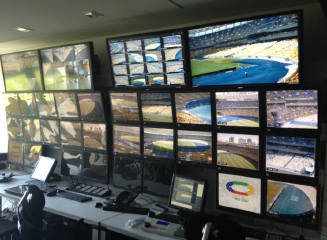

Для управления комплексом инженерных систем на объекте предусмотрено 2 контрольных комнаты. Отсюда же ведется управление видеонаблюдением, звукосопровождением и электронным табло.

Футбольное поле стадиона для проведения матчей высокого уровня

На объекте запроектировано футбольное поле с натуральным газоном размером 105х68 м. В качестве обогрева используется система жидкостного обогрева. По результатам анализа определена эффективность данной системы по сравнению с электрообогревом.

Службой эксплуатации был внимательно проанализирована целесообразность использования технологии прошивки поля пластиковыми нитями (данная технология используется на многих стадионах высокого уровня в целях укрепления травяного покрова). По итогам анализа определено, что прошивка приведет к невозможности выполнения ряда агротехнических мероприятий, например, аэрации или замены поврежденного участка поля.


Можно выделить также факт нецелесообразности использования таких средств механизации для ухода за полем как трактора. Учитывая необходимость соблюдения разметки поля 3-4 метровыми полосами (за счет направления покоса травы) при работе трактора через некоторое время появляется заметная колея. При этом время кошения ручными устройствами для стрижки составляет всего 1 час (при кошении трактором пол часа).


Кроме того, рядом с территорией стадиона агротехнической службой содержится питомник травяного газона площадью 800 м2 для оперативной замены поврежденных участков поля.


Для полива поля используется частично дождевая вода собранная с поверхности кровли стадиона. По мнению руководителя агротехнической службы это благотворно влияет на качественный уход за полем. Дождевая вода богата азотом, что качественно влияет на рост травы.

Общее описание стадиона

Необходимо отметить, что в период проектирования и строительства не был произведен выбор эксплуатирующей компании и она принимала фактически созданный объект, что, естественно, повлекло за собой определенные трудности.
